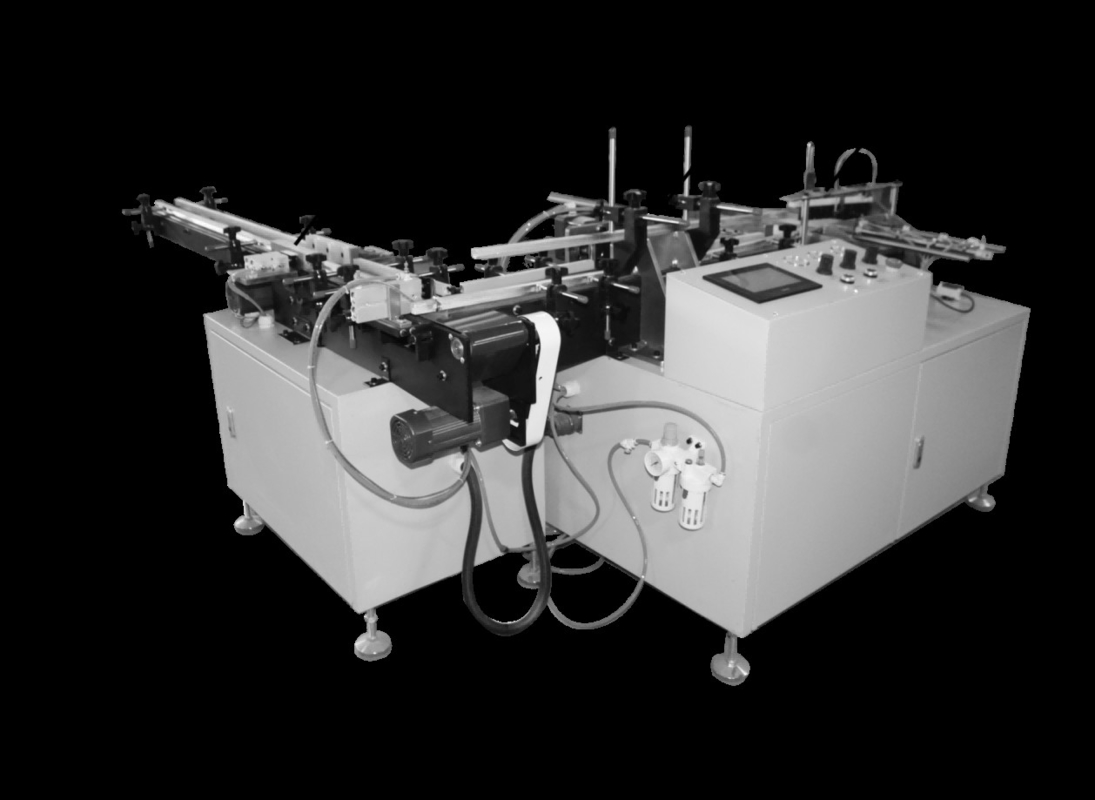

Ο ΑΤΟΜΑΤΗΤΙΚΟΣ ΚΑΛΟΥΡΣΟΣ ΠΑΡΑΓΜΑΤΗΣΗ Μηχανή

3.1. Κύρια τεχνικές παραμέτρους

Διάμετρος κυλίνδρου χαρτιού 30-90 mm

μήκος κυλίνδρου χαρτιού 35-90 mm

μήκος ζώνης μετάδοσης 125 mm

Ταχύτητα διακοπής 125 φορές/min (μέγιστο)

Ταχύτητα τρύπησης επίπεδης 125 φορές/min (max)

Ταχύτητα ζώνης μετάδοσης 40-500mm/s

Η ταχύτητα προώθησης της πλαστικής συσκευασίας είναι 22 φορές/min (max)

Πλαστικό πακέτο με μήκος προώθησης 30-400 mm

Τετάρτη, Ιανουαρίου

Βάρος μηχανής 380kg

Τμήμα σπάσματος

Κατά τη διάρκεια λειτουργίας του κυλίνδρου, πιέστε το απαλά στον ρόλο χαρτιού και το μέγεθος του ρόλου χαρτιού μπορεί να ρυθμιστεί,

Τμήμα σπρώξεως κυλίνδρων

Ρολ με το σπάσιμο του συστατικού μέρους της καθαρής μετά την άφιξη του κυλίνδρου σπρώξιμο κύλινδρο σπρώξιμο ρολ με τη σειρά ρολ στο επίπεδο κάθισμα για να προετοιμάσει το ρολό χαρτιού για να pat flat.

Μπαμπά.ΠληροφορίεςΤέχνη

Ο κυλίνδρος κυλίνδρου τροφοδοτεί την πλάκα κυλίνδρου για να κάνει αντιστροφή κίνηση, και οι κυλίνδροι χαρτιού που σπρώχνονται από τον κυλίνδρο κυλίνδρου θα επιπλατυωθούν σύμφωνα με το πάχος,Για να προετοιμαστούμε για την επόμενη ώθηση..

Σπρώξε.ΕπΜέρος

• Κύλινδρο έλξης και κυλίνδρου

Το γραμμικό σιδηρόδρομο καθοδήγησης στις δύο πλευρές του κυλίνδρου του σπρώχτη χρησιμοποιείται ως στήριξη για τη βελτίωση της σταθερότητας του σπρώχτη.

• Παραμονή ανίχνευσης

Το μάτι ανίχνευσης ανιχνεύει ότι ο ρόλος χαρτιού φτάνει στην πλάκα ώθησης και ο κύλινδρος ωθεί τον ρόλο.

• Τεχνουργήματα

Υπάρχουν πολλές οπές τοποθέτησης στην πλάκα κυλίνδρου και ο προβολέας κυλίνδρου μπορεί να ρυθμιστεί αριστερά και δεξιά για να επιλέξει τη θέση των οπών τοποθέτησης για να αλλάξει ο αριθμός των συσπειρωμένων κυλίνδρων.

• Χαστούκι μαλλιών

Απλά πάτα το πινέλο ελαφρώς κατά του χαρτιού.

Προδιαγραφή λειτουργίας

Οδηγίες ρύθμισης παραμέτρων

1- ταχύτητα ισοπέδωσης: ο χρόνος για κάθε σφαίρα του ισοπεδωμένου κυλίνδρου, όσο μεγαλύτερη είναι η τιμή, τόσο μικρότερη είναι η συχνότητα δράσης, και αντίστροφα, τόσο μεγαλύτερη είναι η συχνότητα,η συνιστώμενη τιμή ορίζεται σε 30;

2. ταχύτητα σπρώξεως χαρτιού: ο χρόνος που απαιτείται για να σπρώξει το προϊόν από τη γωνία σε άλλο τμήμα της μεταγωγικής ταινίας μετά τη σπάσιμο του χαρτιού.όσο μικρότερη είναι η συχνότητα δράσηςΣε αντίθετη περίπτωση, όσο μεγαλύτερη είναι η συχνότητα, η συνιστώμενη τιμή ορίζεται σε 25,

3. ταχύτητα σπάσματος χαρτιού: ο χρόνος για κάθε σπάσιμο του κυλίνδρου σπάσματος χαρτιού, όσο μεγαλύτερη είναι η τιμή, τόσο μικρότερη η συχνότητα δράσης, διαφορετικά τόσο μεγαλύτερη η συχνότητα,η συνιστώμενη τιμή ορίζεται σε 30;

Βασικές οδηγίες λειτουργίας

1. Συσκευή μονοειδής σειράς: συσκευή μονοειδής σειράς/διπλής σειράς διακόπτη·

2. Ανοιχτό σε επίπεδα: Ανοικτό το κύλινδρο για να ενεργοποιηθεί ο διακόπτης.

3. Στρώστε τον διακόπτη: ισοπεδώστε τον κύλινδρο για να κλείσετε τον διακόπτη.

4. Ανοίξτε το χαρτί: σπάστε τον κύλινδρο χαρτιού για να ενεργοποιήσετε τον διακόπτη.

5.Αποσπάσιμο χαρτιού: σπάσιμο του κυλίνδρου χαρτιού για να κλείσει ο διακόπτης.

Διάγραμμα αναγνώρισης σημείων εισόδου/εξόδου του PLC

XO:Χάρτινη ίνες X1:Η προέλευση του κυλίνδρου χάρτινης πίεσης

X2:Αναφορικός αισθητήρας ώθησηςX3:DΞέχνα τοστροφή σειράςαισθητήρας

X4:Εντόπιση ινών χαρτιού Χ6: Σταματήματα έκτακτης ανάγκης

Y0:Κύλινδρο σπρώξεως κυλίνδρου Y1:Κύλινδρο χαρτιού

Υ3:Κύλινδρο σπάσματος χαρτιού Υ4:Κύλινδρο χτυπήματος χαρτιού

3.4Τεχνικές παραμέτρους της μηχανής κοπής

3.5 Ονομασία κάθε συστατικού

(1) Πίνακας χειρισμού

(2) Χεριούλα ρύθμισης ύψους

(3) ταινίες συρρίκνωσης

(4) Εγκατάσταση συσκευής συρρίκνωσης ταινιών

(5)Εξεκτάσιμη ράβδος στερέωσης ταινίας

6) Τραβήξτε το λαβάνι του συμπλέκτη με ταινία

(7) κυκλικός άξονας

(8) Τριγωνική πλάκα ανοίγματος συστολικής μεμβράνης (άνω)

(9)Καταγωγική ζώνη

(10) διακόπτης διακοπής έκτακτης ανάγκης

(11) Τριγωνική πλάκα ανοίγματος συστολικής μεμβράνης (κάτω)

(12) Φωτοηλεκτρικό μάτι

(13) Κύπελλο ποδιών

(14) Μαχαίρι σφράγισης (έξω)

(15) κινητήρας έλξης

(16) Συλλογή αποβλήτων

(17)Κατάλυμα για το θραύσμα της επάνω σφραγίδας

(18) Στάβλος ισορροπίας τροφοδοσίας ταινίας (προσαρμόσιμος προς τα πάνω και προς τα κάτω)

Πίνακας χειρισμού

• Προαιρετικός διακόπτης: μετάβαση σε χειροκίνητο κατά την αλλαγή φιλμ ή τη ρύθμιση, μετάβαση σε αυτόματο κατά την εκτέλεση του πακέτου.
• Διάταξη θερμοκρασίας της μήκους της σφραγίδας: Ρυθμίστε τη θερμοκρασία του μήκους της σφραγίδας.
• Θερμοκρασία εγκάρσιας σφραγίδας: Ρυθμίστε τη θερμοκρασία του εγκάρσιας σφραγίδας.
• Χρόνος σφράγισης: ρυθμιστής χρόνου σφράγισης.
• Ρυθμίσεις μήκους: P Το προϊόν περνά από τον ηλεκτρικό διακόπτη οφθαλμού στο πέταγμα του κοπτήρα σφραγίδας, το φως σήματος μέχρι την ώρα που έχει οριστεί.
• Μητρώο καταγραφής: Εμφάνιση της ποσότητας του προϊόντος.

Κύρια οδηγίες χρήσης

• Διαδρομή

Όσο μεγαλύτερος είναι ο χρόνος, τόσο μεγαλύτερο θα είναι το υπερβολικό μέρος του συρρικνωτικού φιλμ, και δεν θα φαίνεται καλό μετά τη συρρίκνωση.

Σημείωση: Όταν ο χρόνος είναι πολύ σύντομος, το μαχαίρι σφράγισης και κοπής είναι εύκολο να κοπεί στο προϊόν, συνήθως 0,1-0,5 δευτερόλεπτα (αλλά ο χρόνος διαφέρει λόγω του πάχους της συσκευασίας)

• Μετρητής

Το πακέτο περνά από τον φωτοηλεκτρικό διακόπτη οφθαλμού, και όταν το σφραγιστικό και το κοπτικό μαχαίρι κατεβαίνει και ανεβαίνει ξανά, ο αριθμός στον πάγκο εμφανίζεται.

* ((Ο αριθμός στον πάγκο έχει επαναληφθεί σε μηδέν, απλά πατήστε το κουμπί "RESET" στην πάνω δεξιά γωνία).

(3) Αντίθετος φωτοηλεκτρικός διακόπτης οφθαλμού (εγκατασταμένος και στις δύο πλευρές της ιμάντα μεταφοράς)

Όταν το πακέτο περνάει από το ηλεκτρικό μάτι, λειτουργεί ο ρυθμιστής χτυπήσεων και το μαχαίρι σφράγισης και κοπής κατεβαίνει για να σφράγισε και να κόψει.

 Ακολουθία εκτέλεσης

• Αφού ενεργοποιήσετε τον διακόπτη ρεύματος, ρυθμίστε τη θερμοκρασία στην κατάλληλη θερμοκρασία.μπορεί να υπάρχουν ορισμένες διαφορές λόγω θερμοκρασίας δωματίου και πάχους των χρησιμοποιούμενων πρώτων υλών, σύντομο μαχαίρι 175° C, χρόνος σφράγισης 0,8~1,2 δευτερόλεπτα
• Ρυθμίστε το πλάτος της ζώνης τροφοδοσίας σύμφωνα με το πλάτος του συσκευασμένου αντικειμένου, ρυθμίστε το ύψος της επάνω πλάκας τριγώνου για να ρυθμίσετε τον τροχό χειρός,και να διατηρήσει μια απόσταση ενός εκατοστού από το αντικείμενο.
• Η διαφορά πλάτους είναι η απόσταση μεταξύ της θέσης στάθμευσης του πακέτου και της κεντρικής γραμμής του εγκάρσιου σφραγιστικού μαχαιριού.
• Ελεγκτής χρόνου στάσης συσκευασίας "χρόνος στάσης παράδοσης ζώνης", δηλαδή, διάμηκος κεντρική γραμμή κοπτήρα σφράγισης και απόσταση στάσης συσκευασίας που ορίζεται σε ύψος 1/2.
• Για προϊόντα συσκευασίας ύψους 6 cm, παρακαλώ ορίστε το επιτρεπόμενο μήκος των πρώτων υλών
• Αφού οριστεί το πλάτος της συσκευασίας, εγκαταστήστε το συρρικνωτικό φιλμ σύμφωνα με τη μέθοδο της συσκευής συρρικνωτικού φιλμ.
• Όταν το μαχαίρι σφράγισης φτάσει στη ρύθμιση, τραβήξτε την πρώτη ύλη για να ολοκληρώσετε το άνοιγμα στην συγχρονισμένη ζώνη σφίξιμου, πατήστε τον διακόπτη χειροκίνητου ελέγχου για σφράγιση.
• Τα προϊόντα που τοποθετούνται σε μεταγωγικές ταινίες μπορούν να σφραγίζονται αυτόματα.
